Déminéralisateur composite :

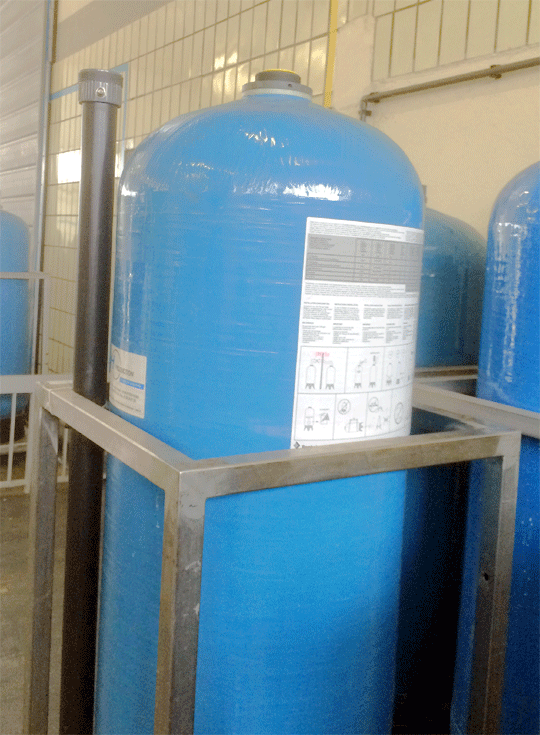

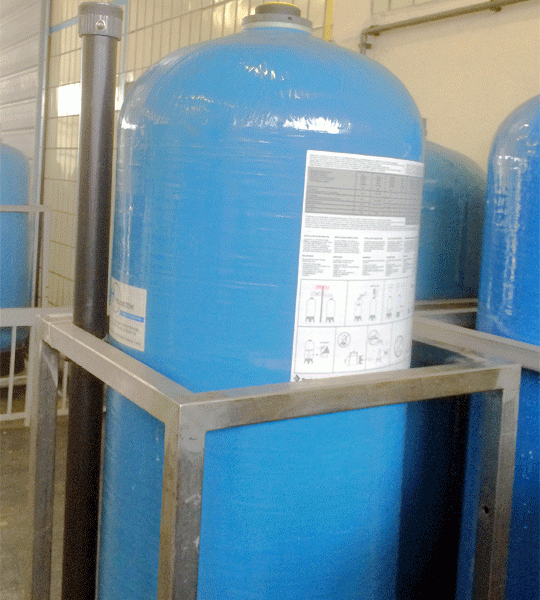

Gamme 300 L Top Bottom HAUT DEBIT-DN50

DLM-300-TB
SAMSUNG

Les déminéralisateurs composites de la gamme H2O PRODUCTION HAUT DEBIT sont conçus pour produire une eau déminéralisée de très haute pureté, en direct sur l’eau de ville ou en finisseur derrière osmose pour des débits de 10 à 20 m3/h dans les secteurs d’activités suivants :

  • Cosmétique
  • Electronique
  • Pharmaceutique
  • Biochimie
  • Chimie et pétrochimie
  • Energies
  • …et l’industrie en général.



PDF
FIP 446 - Déminéralisateur composite : Gamme 300 L Top Bottom HAUT DEBIT-DN50
afaq
Description

Description du produit

Les déminéralisateur composites renferment à l’intérieur d’une ‘ampoule’ en polyéthylène non rugueuse des résines échangeuses d’ions en lit mélangé qui vont fixer sur leurs sites actifs tous les ions (calcium, sodium, sulfate, nitrate, silice… ) présents dans l’eau à traiter.

Suivant les domaines d’application des équipements périphériques sont intégrés pour :

  • Filtrer l’eau déminéralisée au seuil voulu. (jusqu’à 0,1µm absolu).
  • Contrôler la qualité d’eau purifiée.
  • Vérifier l’état de saturation des déminéralisateurs.
  • Distribuer l’eau purifiée.
DESCRIPTIF TECHNIQUE DLM 300 TOP BOTTOM HD
Volume du Cylindre (L) 310
Débit Maxi de pointe (m3/h.) 20
Débit Nominal (m3/h.) 15
Pression conseillée (En Bar) 4
Pression maxi (En Bar) 6
Température d’utilisation (°C) 2 à 50
Pouvoir d’échange pour une eau de 1°f de * Mineralisation Totale (en m3)
Ex. : Pour une eau de 10 °f de M.T.
620
62
Chute de pression au débit Optimum (En Bar) 1,20

* Seuil de coupure :  200 000 Ohm.cm

IMPÉRATIF

EAU D’ALIMENTATION:  Eau potable ou pré-déminéralisée exempte de substances toxiques.

REGLE ABSOLUE : la société …X…. s’engage à confier à H2O Production des résines à régénérer dont l’origine d’utilisation est connue et en aucun cas des résines ayant participées à un traitement de recirculation pouvant entraîner une charge de toxines ou métaux lourds sur celles-ci.
AUTORISATION IMPERATIVE DE H2O PRODUCTION POUR TOUT MATERIEL INSTALLE EN ZONE SENSIBLE, TELLE QUE LABO P3, P4, ZONE AZF…
En cas de contraintes bactériologiques, H2O Production peut vous proposer des solutions adaptées : nous consulter.
DIMENSIONS
Poids en kg (vide d’eau) ≅ 300
Connecteur Entrée/Sortie Mâle/Mâle RU 63 / DN 50
Sonde Inox coefficient 0.1 intégrée sur la tête
Oui
Skid inox palettisable  Inox 316 L
Encombrement au sol du Skid Inox (Lxl) mm  640 x 640
Dimension hors tout (LxlxH) mm  640 x 640 x 2000

Description du Service ECHANGE STANDARD :

Le Technicien Service H2O Production a pour mission de livrer et d’installer le déminéralisateur régénéré commandé.

Arrive devant l’installation, il coupe la pression, retire le premier déminéralisateur saturé, à l’origine de la commande, met à la place du premier, le second qui a éventuellement commencé à faire le travail que le premier ne faisait plus. Il installe à la place du second, le déminéralisateur régénéré qu’il a apporté avec lui, vérifie la filtration, alimente la fiche de suivi, fait signer son Bon de Livraison et repart vers le client suivant.

Procédure Echange standard

Après accord de l’utilisateur de procéder à l’échange standard le technicien suit le protocole suivant :

  • Coupe l’eau de ville grâce à la vanne placée avant la pré-filtration et les vannes qui distribuent l’eau déminéralisée vers les utilisateurs,
  • Casse la pression du système en ouvrant une vanne après les déminéralisateurs ou la filtration finale
  • Retire le premier déminéralisateur saturé en dévissant les raccords entrée et sortie
  • Isole de Déminéralisateur saturé et raye l’étiquette d’identification par une croix au stylo indélébile
  • Dévisse les raccords Entrée et Sortie du deuxième déminéralisateur et le place en première position (à la place du déminéralisateur saturé) et place en deuxième position le déminéralisateur régénéré
  • Procède à la reconnexion des flexibles hydrauliques sur les déminéralisateurs en prenant soin de :
    • revisser le raccord du flexible raccordé à la sortie de la pré-filtration à l’entrée du déminéralisateur
    • Raccorder le pont entre les 2 bouteilles
    • Revisser à la sortie du deuxième déminéralisateur le raccord du flexible relié à l’entrée de la filtration finale.
      • Raccorde le ou les cordons de sondes
      • Ouvre moyennement la vanne d’arrivée d’eau
      • Purge l’air des déminéralisateurs par les purge inox
      • Une fois l’air purgée, ouvre la vanne d’arrivée d’eau entièrement et purge 1.5 fois le volume du déminéralisateur aux égouts
      • Chasse l’air par les purges des corps de filtres
      • Ouvre les vannes de distribution de d’eau déminéralisée vers les utilisateurs

      Important : Il faut impérativement une circulation d’eau pour tester la résistivité de l’eau déminéralisée

Notre centre de régénération de résines intègre des matériaux et des procédés modernes afin de garantir une qualité d’eau purifiée optimum et très stable.

Son fonctionnement respecte le référentiel Qualité ISO 9001 – Version 2008 [Dernier renouvellement : Février 2015]CERTIFICAT AFAQ VALIDITE 2018

Ainsi chaque déminéralisateur mis en fonctionnement a été contrôlé unitairement.

Sur la tête de chaque déminéralisateur une étiquette précise :

ETIQUETTE-DLM-6001/ le numéro de lot de résine dont provient le volume utilisé

2/ le type de la résine échangeuse d’ions

3/ la date de régénération du lot

4/ le type de déminéralisateur

Le numéro de lot de résine échangeuse d’ions contenu dans le déminéralisateur est rattaché à un enregistrement spécifiant :

  • Son niveau de résistivité.
  • Sa capacité d’échange.
  • La date de régénération.

Cet enregistrement est remis sur simple demande vous garantissant ainsi la traçabilité de notre produit.

QUALITE DE L’EAU DEMINERALISEE EN SORTIE DE DEMINERALISATEUR

Montage tandem (2 déminéralisateurs) – PRECONISE

Résistivité : > à 15 Mohm.cm

5.5 < pH <7.5

Silice : < 30 ppb

Montage simple (1 seul déminéralisateur)

Résistivité : > à 15 Mohm.cm

6 < pH <8

Silice : < 50 ppb sauf en fin de cycle

SONDE   DETAILLE SONDE



CARACTERISTIQUES
Raccord fluidique : G 1/4″
Connexion électrique : BNC
Matière en contact avec le fluide : INOX 316 L et PTFE
Etanchéité interne :  joint torique EPDM
Pression max : 5 bar
Plage de température : 0 à 60 °C
Constante de cellule : 0.1 ± 2 %



MISE EN SERVICE DE LA SONDE

Monter la sonde afin qu’elle soit toujours immergée

Raccorder l’appareil sur le secteur et la sonde sur la fiche prévue

IMPORTANT

Il faut impérativement une circulation d’eau pour tester la Résistivité de votre eau déminéralisée
